Инструкция по сборке кровати Е-8 (ММ-16)

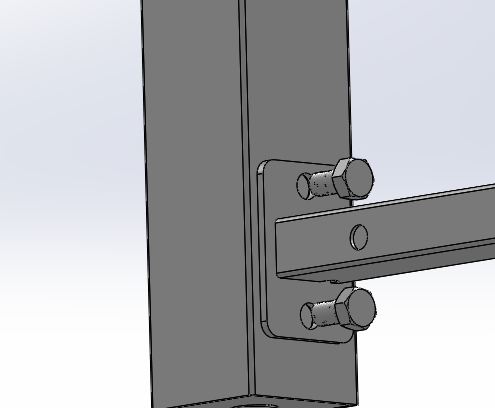

Соедините пару ножек  между собой посредством поперечного  усилителя винтами M8*20

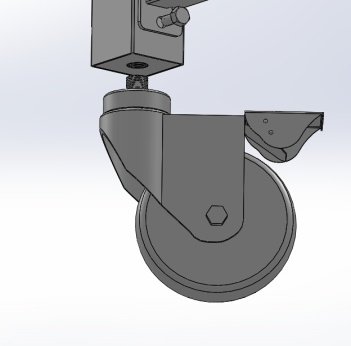

Установите колеса.

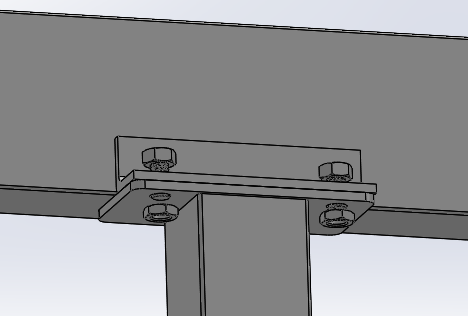

 Закрепите болтами M8*20 ножки к раме медицинской кровати. Обратите внимание, что ножки с отверстиями полки для обуви должны устанавливаться в ножной части кровати.

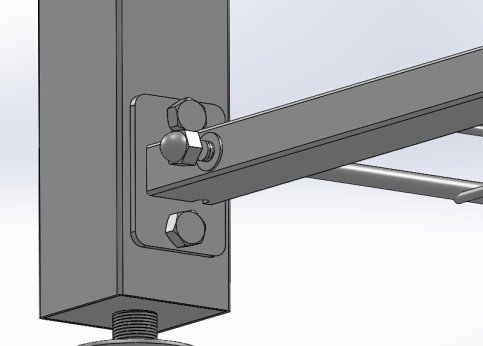

 Установите трубу полки для обуви в отверстие винтами M8, затяните.

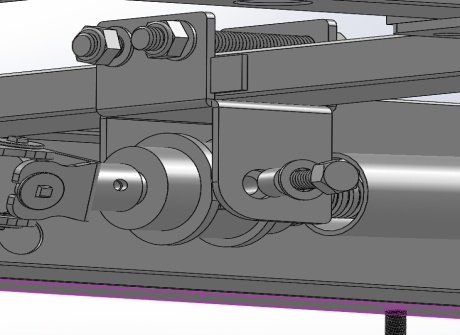

Затяните винтами  M10*65 крепление червячного привода. Данная деталь должна крепиться к изножью рамы.

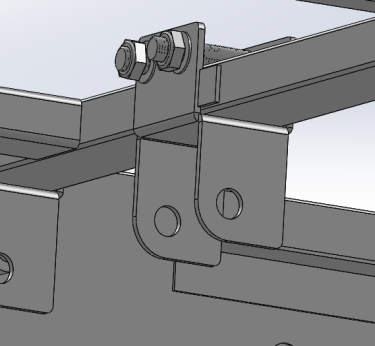

Закрепите винтами M8*20 и плоской шайбой червячный привод к креплению, затяните.

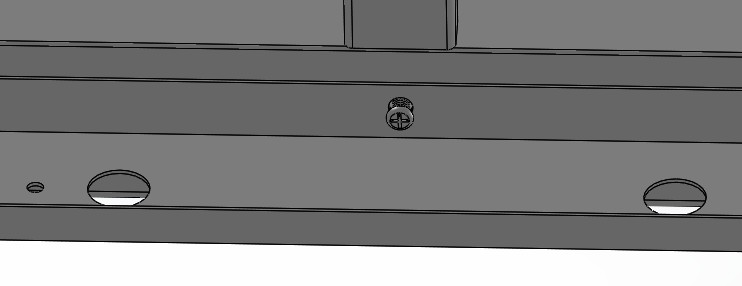

Затяните винтами M6*12 планку для крепления рукояток привода.

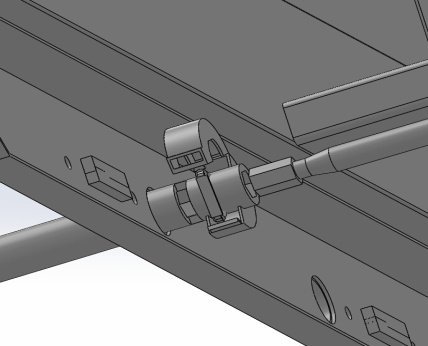

Установите регулирующие ручки, как показано на картинке.


 Установите боковые ограждения. Для безопасности эксплуатации между ограждением и рамой должна присутствовать пластиковая проставка.


Вариант установки креплений торцевых спинок.


image010.jpg     image011.jpg

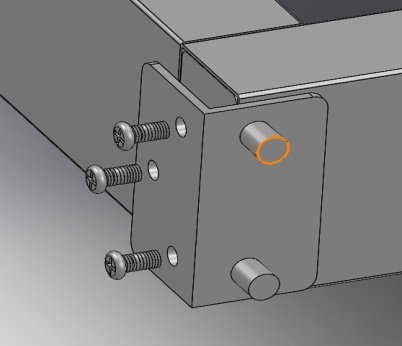

  • Установите крепление торцевых спинок на раму кровати винтами M6*12.
  • Установка может быть произведена по типу А и типу Б в зависимости от:
  • Для увеличения жизненного пространства пациента в головной части кровати: передние крепления установите по типу Б
  • Для увеличения жизненного пространства пациента в ножной части кровати: задние крепления установите по типу Б
  • Для увеличения жизненного пространства пациента как в головной, так и в ножной части кровати: установите все крепления по типу Б
  • Если увеличение жизненного пространства не требуется, установите все крепления по типу А.
