Инструкция по сборке медицинской кровати DB-6

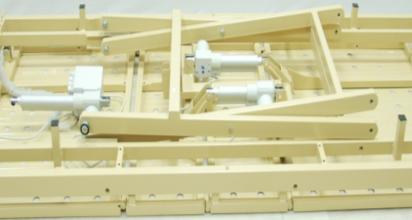

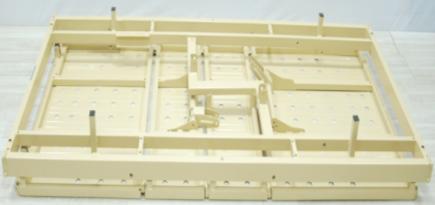

Установите ложемент на ровную поверхность

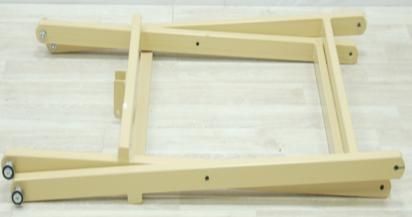

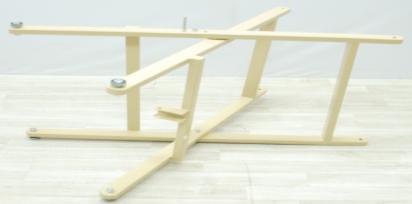

Соедините механизм подъёма кровати DB-6 болтами М8 как показано на рисунках.

Внимание! Подшипники должны находиться с одной стороны!

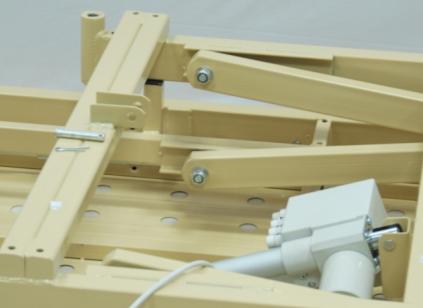

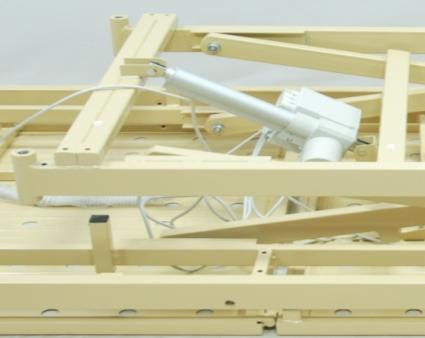

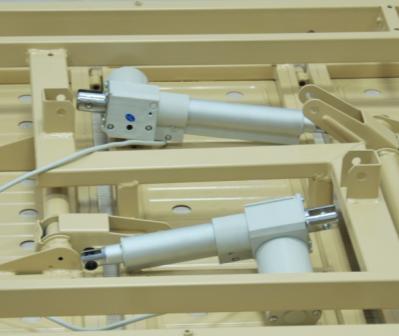

Закрепите приводы подъёма спиной и ножной секции с помощью шплинтов.
Внимание! Будьте внимательны! Убедитесь, что приводы установлены правильно!
Шплинтовые соединения имеют разный размер! Убедитесь, что шплинты установлены правильно!

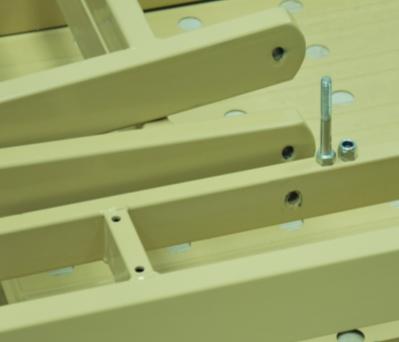

Закрепите с помощью болтов М10 нижнее отверстие с ложем.

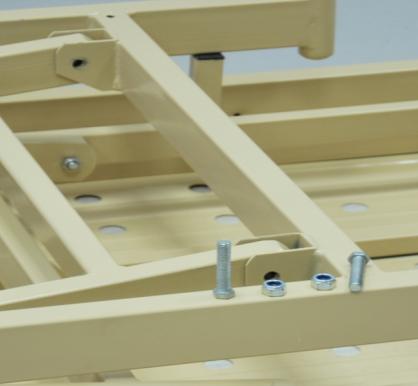

Закрепите нижнюю раму медицинской кровати с верхним отверстием подъёмного механизма с помощью болтов М10.

     Внимание! При установке нижней рамы убедитесь, что подшипники находятся в соответствующих пазах!



Соедините привод подъёма кровати с нижней рамой.

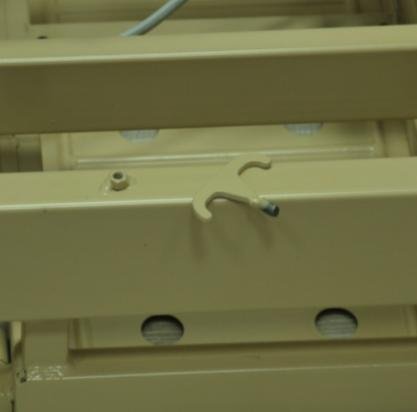

Установите крючки для мочеприемника в в отведённые места с обеих сторон рамы.

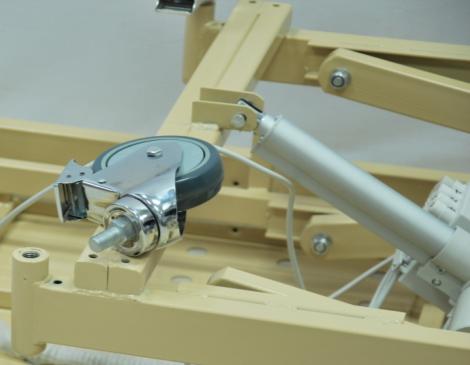

Установите колеса.
Внимание! Для лёгкой установки колёс, заблокируйте педаль тормоза.


Установите кровать DB-6 в рабочее положение.

image014.jpg             .

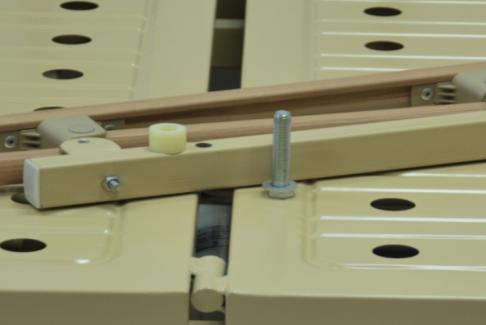

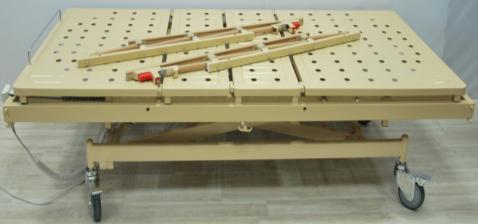

Установите боковые ограждение кровати с помощью болтов М10 и проставочных шайб.

 Внимание! Проставочные шайба устанавливаются между боковым ограждением и внешней стороной рамы. Болт закручивается с внутренней стороны рамы в тело бокового ограждения.

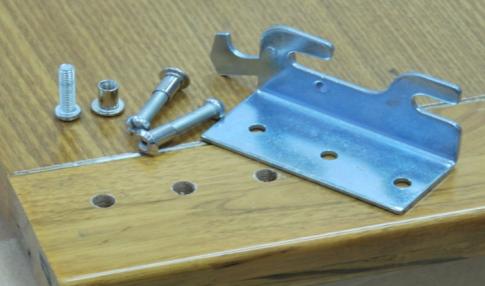

Закрепите устройство крепления спинки с помощь стяжек.

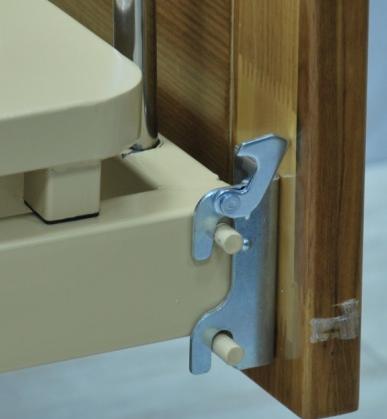

Установите спинки кровати и зафиксируйте с помощью стопора.

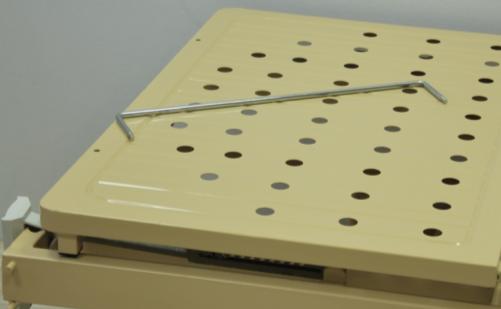

 Установите устройство противоскольжения  медицинского матраса.



  Установите раму для подтягивания в удобное для пациента месте и закрепите к раме с помощью гайки

   Установите инфузионную стойку в удобное для пациента место.

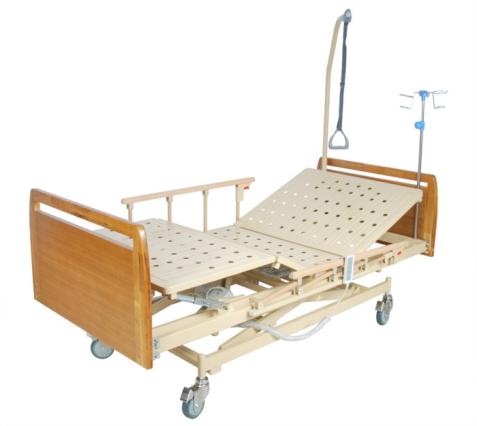

    Установите кровать и подключите к розетке. Кровать готова к эксплуатации.
